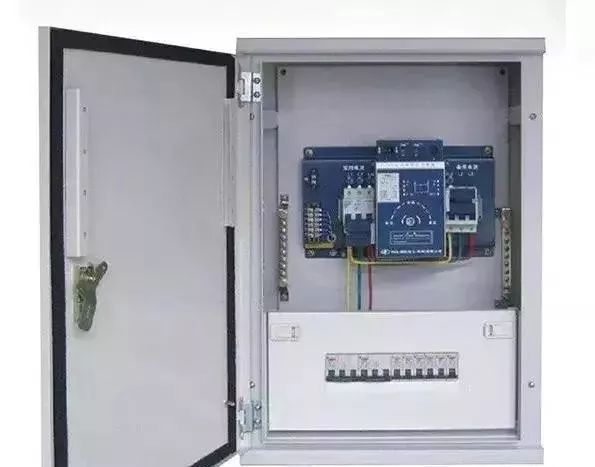

在設計配電箱電路時應該考慮什么？配電箱主要從安全和美觀兩個方面考慮。安全包括選擇適用于電器的斷路器和連接線。斷路器和漏電保護的安裝應標準化。配電箱的安裝位置和高度也應符合安全標準，在此基礎上，應保證美觀，不做其他。那么，應該如何設計家庭配電箱呢？以下是詳細的解釋。樹鳥教育電子設計在線視頻教學在線課程

I .子電路

良好地分離電路是選擇開路的基礎——所有開路都必須根據它們所在的電路來選擇。

一般來說，2+以內的循環數的基礎與房間數有關。例如，三個房間，兩個大廳，一個廚房，兩個浴室，總共八個房間，我們需要8+1個開放式照明電路和8個插座電路。如果有一個小房間，如一個小餐館，連接到客廳，一個循環可以取消在這個時候。

此外，應在基本電路的數量上增加單獨的電路——計算室內大功率電器的數量，并為每個大功率電器使用單獨的電路。什么是大功率電器？看看它的插頭，任何需要16A三孔插座的人都是大功率電器。

普通家庭中僅有的大功率電器是空調和電熱水器，所以此時我們增加了5個大功率電路——總共1+8+5=14個電路，加上一個主開關，總共15個電路是空的。

二、選擇功能

所有空開關都有兩個功能——過載保護和短路保護，這是基本功能，不需要我們選擇。

選擇功能實際上是選擇附件——不同的斷路器附件，它們可以提供不同的保護功能。家用配件只有兩種:漏電保護器配件和欠壓保護器配件。

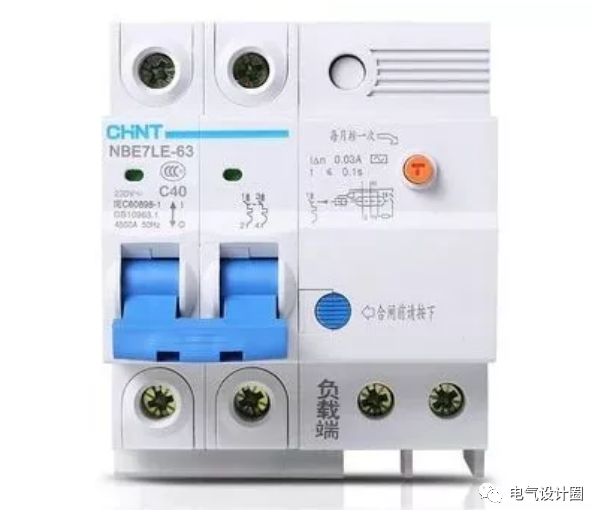

無手柄部分是漏電保護器的附件

漏電保護器附件的安裝是定期的，只能且必須安裝在所有插座電路上——上面的15個是開路的，漏電保護器需要用在8個插座電路和5個大功率電路上，總共13個。

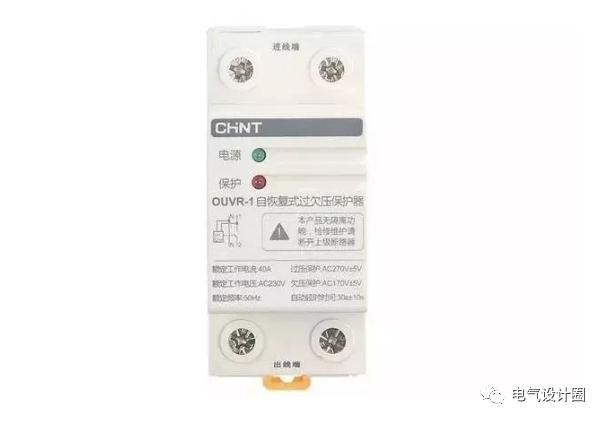

過壓和欠壓保護器是可選的，當然它們會更好——它們可以保護電器，尤其是在房子剛移交和電路調試期間，并且可以有效地保護電器不被燒毀。

過壓和欠壓保護器只能安裝在主開關上——有兩種類型的過壓和欠壓保護器，一種是手動閉合的，另一種是自復位的。后一種建議家庭使用，可以有多種使用方式。更重要的是，外出時要避免停電后不能及時供電。

三。估計電流

估算電流是一項技術任務，也是選擇空氣開關類型的關鍵步驟。這里的電流是指每個回路中的總電流。例如，臥室插座電路需要計算所有插座上使用的所有電器的電流總和。

可以使用電功率公式進行估計:P=UI，電流=功率/電壓(220)。例如，如果功率為1000瓦，工作電流為1000/220 = 4.5安。

一般來說，房間的總插座電路不會超過20A，廚房可能會多一點，但一般不會超過25 a。對于獨立插座電路的電器，較大電流不得超過25A。

注意:該算法只能用于估計，不準確。例如，一些帶有電機的電器在啟動時會產生大電流。因此，在計算結果的基礎上，應適當選擇較大的參數。

開路的類型選擇不能盲目選擇。它需要與電線的載流量和插座的額定電流相匹配，以避免線路過載而開路不跳閘的情況。也不要選擇小的，否則線路沒有過載，空的開關已經跳閘，這叫做“誤操作”。樹鳥教育電子設計在線視頻教學在線課程

四、極數

在這里，我們可以解釋為什么公共插座電路的總電流和獨立插座電路的總電流是25A，但是我們必須為大功率電器制造一個獨立的電路。這是因為單個大功率電器的工作電流大，啟動與否對空氣開關的選擇影響很大——這是對大功率電器的優待。

此外，對大功率電器還有另一項優惠待遇，即斷路器的極數。在家用電路中，只有2P斷路器可以同時為零線和帶電線路提供保護。因此，在這種單電器和大電流電路中需要2P斷路器——當然，主開關也必須使用2P斷路器。

除了這兩種斷路器外，還可以使用1P開路或1P+N開路-1p開路在使用時必須與零線排配合，零線在斷開時不能斷開。因此，更建議使用1P+N空開關。

V.選擇器開關

確定循環的數量

首先，我們必須找出家里需要多少開關配電箱:

[1]。首先計算房間的數量來確定插座電路的數量:例如，一個三室兩廳的公寓，有一個廚房和一個浴室，總共有7個房間，然后我們需要7個插座電路。

在此基礎上，如果一個房間很小，我們可以將其合并到相鄰的房間。例如，如果餐廳很小，我們可以將餐廳合并到相鄰的客廳，合并后只需要6個插座電路。

注意:不管廁所有多小，它必須是一個獨立的電路，不能與其他房間結合。

[2]。每臺功率超過3000瓦的電器使用一個電路，每兩臺掛機空調使用一個電路，統稱為大功率插座電路。

三室兩廳需要三個空調(兩個回路)、一個空調柜(一個回路)和一個電熱水器(一個回路)?？偣残枰?個高功率電路。

[3]。照明線路的數量一般限于建筑面積180㎡:如果不超過180㎡，則使用一條線路；180㎡以上，使用2個回路；每180㎡后，增加一個回路。

[4]。較后，添加一個主開關！

這樣，我們的配電箱中的開關數量已經確定。繼續以上述三室兩廳公寓為例:總共需要1個主開關+1個照明電路+4個大功率電路+6個插座電路=12個開關。

確定開關極數

家用開關只有三種類型:1P、1P+N和2P。2P開關是較安全的，但它太寬了，無法放入配電箱中。

因此，我們的原則是在大功率插座電路和主電路中只使用2P開關，其他開關選擇1P+N。

未選擇1P開關，因為1P開關的寬度與1P+N開關的寬度相同，并且價格差異不太大。

然而，當使用1P開關時，它需要配備零行，這是很麻煩的構造。此外，這樣的零線不能被切斷，這有一定的風險。

確定開關功能

家用開關的功能也有三種:無附件(只有短路保護和過載保護)、漏電保護附件(增加漏電保護功能)、過壓和欠壓跳閘附件(增加過壓和欠壓斷電功能)。

其中，主開關建議使用過壓欠壓脫扣器——建議使用自復位過壓欠壓脫扣器，斷電后自動接通。為了避免用戶外出時家中停電，在恢復供電后，他們的家不能通電。

所有插座電路都推薦使用漏電保護器，無論是普通插座電路還是大功率插座電路。

照明電路不需要任何附件——照明電路具有低電流和高亮度，即使漏電也不會太有害。此外，目前的發光二極管燈的質量令人擔憂，這將很容易導致安裝泄漏附件后跳閘-沒有解決辦法。

較后應用數據

家用開關有一套固定參數，型號選擇DZ47或相應修改型號-DZ47是國際通用名稱型號，此外，每個制造商都開發了自己的型號。只要它能取代DZ47。

額定電流:寫為“Cxx”，意思是線路中的電流達到xxA時斷路器跳閘。

主開關選擇32A、40A、60A或63A(必須大于任何分支開關)；照明回路選擇16A或20A；插座回路選擇20A或25A；選擇25A或32A作為大功率插座。

框架電流應與額定電流相同-框架電流應在型號和“-xx”之后寫入，這意味著當電流超過xxA時，斷路器可能燒壞。

漏電開關，工作電流值30mA，

寫“I△n 30mA”或“I△n 0.03A”。

如果模糊速度小于0.1s，寫“t≤0.1s”。

六、配電箱路由要求

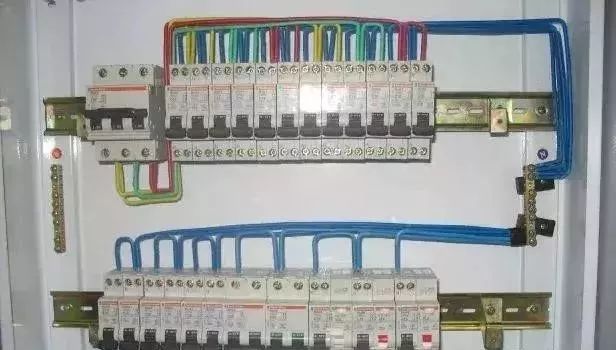

上端入線，下端出線，主電路在左邊，控制電路在右邊，水平、平坦、垂直。

有明敷線和暗敷線。明亮的應用可以通過鞘線，或通過管道和線槽。黑暗的應用主要是通過管道，隱藏在建筑墻或裝飾墻中，并且通常上下進出。

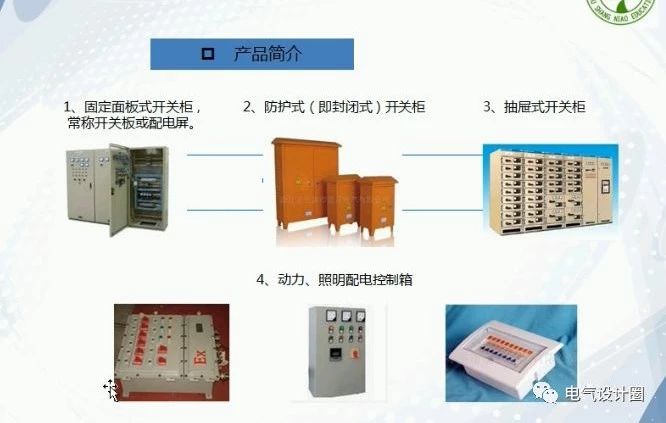

配電柜安裝前，控制室環境應具備條件，所有室內裝修施工已完成，房間干凈安全。

(1)配電柜運至現場后，組織開箱檢查，檢查有無變形、脫漆、儀表組件齊全、備件缺陷、說明書等。做開箱記錄。

(2)根據施工圖的布置，在基礎型鋼上依次放置開關柜號。成排的機柜就位后，首先找到機柜兩端的機柜，然后擰緊機柜下頂部三分之二高度的小線，并以機柜表面為標準逐一對齊。正時用0.5毫米墊片調整，每個墊片較多不超過3個。

(3)就位對準后，根據柜體的尺寸固定固定螺絲孔，柜體與柜體、柜體與側擋板均用鍍鋅螺絲連接。高低壓開關柜用預留角鋼焊接牢固，電纜夾層以上外露部分全部用花紋鋼板鋪砌，柜前柜后1200mm×10mm(寬×厚)絕緣全部鋪砌。

④開關柜相鄰兩個機柜的水平偏差不大于2mm，所有機柜的水平偏差不大于5mm，相鄰兩個機柜的不平度不大于1mm，所有機柜的不平度不大于5mm，機柜之間的接縫不大于2mm。

(5)設備定位后，再次擰緊并檢查內部緊固件，尤其是導體連接端。柜內接線完成后，用真空吸塵器清除柜內雜物，保持設備內外清潔，準確識別設備位置號和電路號。

配電柜安裝完成后，將橋架安裝在機柜上方。配電柜進線和出線電纜的開口位置應由供應商根據尺寸預留。電纜敷設后關閉。橋架和機柜接地母線應采用專用接地線可靠接地。橋架與配電箱(機柜)之間的連接應用橡膠板連接，以保護電線和電纜。

二次回路接線配電柜機柜中二次回路的接線及相關測試應在出廠前完成。配電柜設備到達現場后，應在甲方現場工程師和監理的監督和指導下及時驗收。相關技術文件應完整。配電柜包裝和密封良好，所有部件齊全完好，接線可靠。

配電柜安裝固定后，應對配電柜的二次接線回路逐個進行絕緣試驗。測試應使用500伏級絕緣測試儀器，測試結果應大于1ω。所有二次回路控制線或電纜由多股軟銅線制成，端子由具有適當規格的端子制成。燙錫后，用專用壓接鉗壓接。中性焊劑應用于熨燙錫。

七、其他要求:

(1)抽屜開關柜安裝也符合下列要求:

一、抽屜推拉靈活輕便，無阻擋和碰撞；

b、動觸頭和靜觸頭的中心線一致，觸頭緊密接觸；

c、抽屜機械聯鎖或電氣聯鎖裝置動作正確可靠，保證斷路器分閘、隔離觸頭能分離；

D.抽屜與柜體之間的接地觸點緊密接觸；當抽屜被推入時，抽屜的接地觸點比主觸點先接觸，當抽屜被拉出時，過程相反。

(2)在配電柜二次回路絕緣試驗前，仔細檢查設計圖紙，柜內的易損部件應提前拆除。

(3)配電柜在安裝過程中應確保油漆層完整，無破損，機柜照明齊全。

(4)變電站室內設備外殼必須接地良好。

盡管安裝步驟看起來很繁瑣，但每一步都是不可缺少的。只有遵循以上步驟，才能完成配電柜的安裝。

八，配電箱系統圖讀數

各種符號

根據圖紙" 配電箱系統圖"

在NPX630/3P 400A中:NPX630是斷路器型號，3P是三極，400A表示較大斷路電流為400A。

NPX 160/3P 160 A WL1 YJV-4 * 70+1 * 3SC80 FC 58.8瓦AP3配電箱:

NPX160 型號。

3P為三極，額定頻率為50Hz，額定隔離電壓為690V，跳閘電流為40-160A。

WL1:參考循環1。后面是循環2，依此類推。

YJV:銅芯交聯聚乙烯電纜。

耐熔銅芯交聯聚乙烯電纜。

4*70+1*35:指具有4個線芯截面70mm2加上一個線芯截面35的中性線芯。

SC80:指直徑為80的焊接鋼管(俗稱黑鐵管)。

指地下的黑暗應用。

C65n-C10/1 wl 1 bv-3 * 2.sc 15 cc 0.78 kw照明:

C65N是斷路器型號。

C10/1P:斷路器的較大分?jǐn)嚯娏鳛?0A，極數為一極。

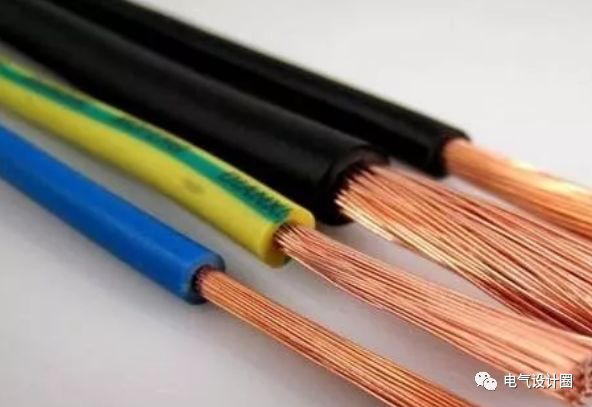

銅芯聚氯乙烯絕緣電纜。

3 * 2.5: 3芯，橫截面積為4mm2。

SC15:穿15毫米直徑的鋼管。

抄送:黑暗的屋頂或屋頂鋪設。

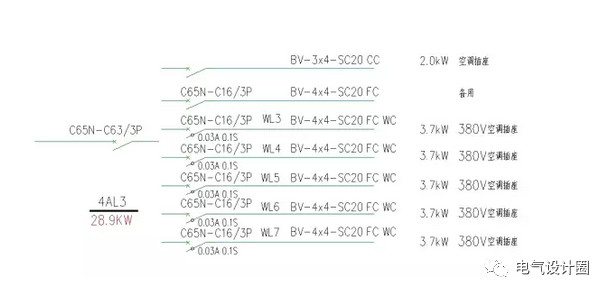

C65n-C16/3pw l5bv-4 * sc 20 fcw c 3.7 kw380 v空調插座:

在回路5中，斷路器型號為C65N，較大斷路電流為16A。采用4根銅芯聚氯乙烯絕緣電纜，線芯截面為4mm2，通過20mm的鋼管直接敷設在地下和黑暗的墻壁中。

九、各種鋪設方法

沿梁或跨梁敷設(屋架)

BC-梁內隱蔽敷設

交流電-沿柱子或穿過柱子敷設

列中暗敷設

沿墻面敷設

廁所-隱藏在墻內

沿天花板或頂板敷設

CC-在屋頂或屋頂上暗敷設

吊頂內鋪設

地板或地面下鋪設

供應鏈-通過焊接鋼管鋪設

電纜管道的敷設

通過硬塑料管敷設

FPC——鋪設阻燃半硬聚氯乙烯管道

電纜橋架敷設

金屬線槽

m型電纜敷設

科索沃保護團-鋪設聚氯乙烯塑料波紋管

陰極保護-穿過金屬軟管敷設

直埋

電纜溝敷設

混凝土管道鋪設

釋放模式:

磁力跳閘

熱磁脫扣器

麥克風-電子跳閘

斷裂能力:

斷裂能力分為5個等級:

女:36KA

N:50KA

H:70KA

學生:100卡

l:150卡
