配電箱內部斷路器的接線要求和規范詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。

安裝空氣開關:

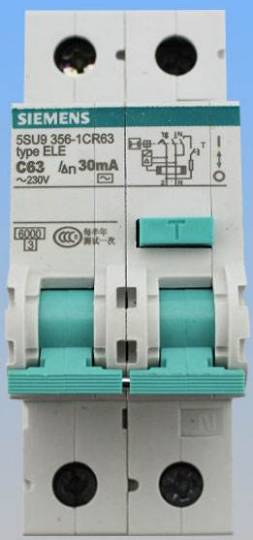

1.對于家用配電箱主開關，一般可選擇雙極363A小型空氣開關或隔離開關；

2、照明電路一般使用10-16個小型空氣開關；

3、插座電路一般選用16-20 a空氣開關；

4、空調回路一般選用16-25 a空氣開關；

5.應采用雙極或1P+N(相線+零線)空氣開關。當線路發生短路或漏電故障時，應立即切斷電源的相線和零線，以確保人身安全和電氣設備的安全。上述空氣開關的安裝僅供參考。每個家庭使用的電器的實際功率是不同的。具體設計以電工為準。

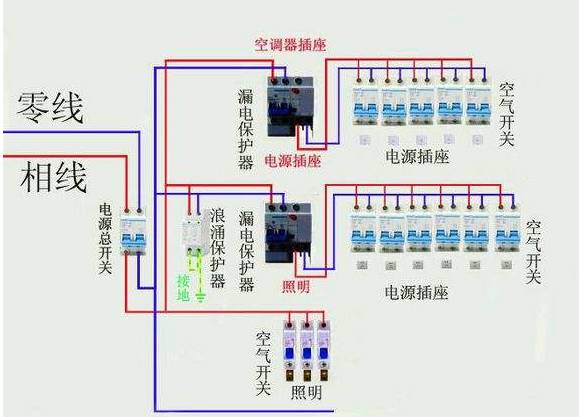

當空氣開關為三相開關時，確保進線是否為三相電路。如果確定存在兩相，零線應連接到零線，接地線連接到外殼，帶電線連接到任何一相。一般來說，每臺空調分成一路，廚房和衛生插座分成一路，其余插座根據情況可分成一至兩路，所有照明也可分成一至兩路。預計20安培空氣開關可用于大功率電器的插座電路，否則16安培空氣開關就足夠了。

一個

工作條件和現場準備

1.箱子已經安裝好了。

2.箱內為空，接線引線和接線帶已準備好，并滿足設計圖紙，配電箱安裝要求。

二

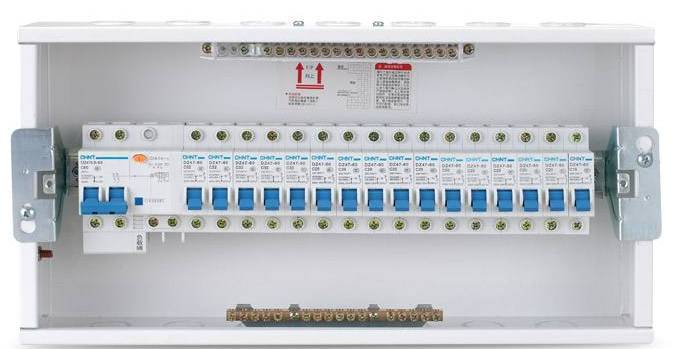

箱體內導軌的安裝

導軌應水平安裝，并與蓋板的開口操作孔相匹配。

三

箱體安裝在打開位置。

1.在打開位置安裝時，首先注意盒蓋上方安裝孔的位置，確保打開位置在盒蓋的預留位置。其次，安裝時開關從左到右排列，預留開關位置為一個整體位置。

2.預留位置通常位于配電箱的右側。在首先排總的空開口和分開的空開口之間，為首先個空開口布線保留完整的整個位置。

四

空中性線

1、零線顏色使用藍色。

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.不同相位之間的零線不得共享。如果與A相匹配的首先根黃線連接到兩個16A照明開口，則與A相匹配的空的開口零線只能與兩個開口相匹配。匹配后，它直接連接到零線端子。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

五

首先漏極開路布線

1.A相是黃色的，B相是綠色的，C相是紅色的。

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.主開關各相分配的各導線之間的零線不得共享。例如，由A分配的首先黃色導體連接到兩個16A照明開口，并且兩個照明開口的初級側上的零線也從直接連接到零線端子的兩個開口的初級側分配。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯。

六

第二漏極開路

1.A相是黃色的，B相是綠色的，C相是紅色的

2、照明和插座電路一般采用2.5 mm2導線，每根導線串聯的空數不得大于3?？照{(diào)回路一般采用2.5mm2或4.0mm2導線，一根導線配一根開路。

3.主開關各相分配的各導線之間的零線不得共享。例如，由A分配的首先黃色導體連接到兩個16A照明開口，并且兩個照明開口的初級側上的零線也從直接連接到零線端子的兩個開口的初級側分配。

4.總的空開口和盒子中的每個空開口之間的接線通常向左，引出線配電箱通常向右。

5.接線盒中的接線應平直，無顆粒連接。電線應使用大小合適、間距均勻的塑料扎帶捆扎。

6、導線彎曲應一致，不得有死彎，防止損壞導線絕緣和內部銅芯

7.電線應使用塑料扎帶捆扎。軌枕的尺寸應合適，間距應均勻，一般為100毫米

8.領帶系好后，用鉗子切斷未使用的部分。

9.布線整齊，三項平衡，布線清晰。

作者:河姆渡|工程技術中心魏
