斷路器、接觸器、中間繼電器、熱繼電器、按鈕、指示燈、凸輪開關和行程開關是電氣控制電路中八個較常見的部件。以插圖和文字的形式介紹常用電氣元件的原理和應用。通過了解這些部件在電路中的功能，可以掌握這些部件的正常操作。

1

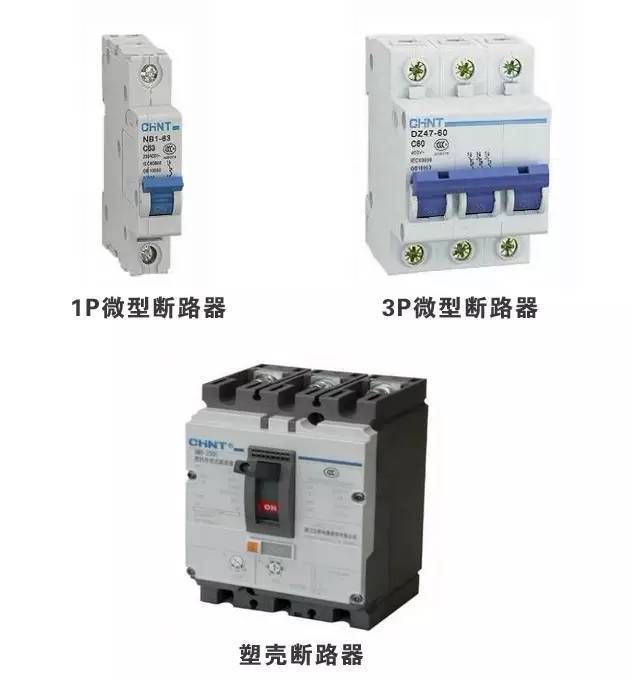

斷路器

低壓斷路器也稱為自動空氣開關，可以手動切換，可以用來分配電能，偶爾啟動異步電機，以保護電源線、電機等。當出現嚴重過載、短路或欠壓故障時，它們可以自動切斷電路。

斷路器的文本符號是QF

斷路器的圖形符號為:

2

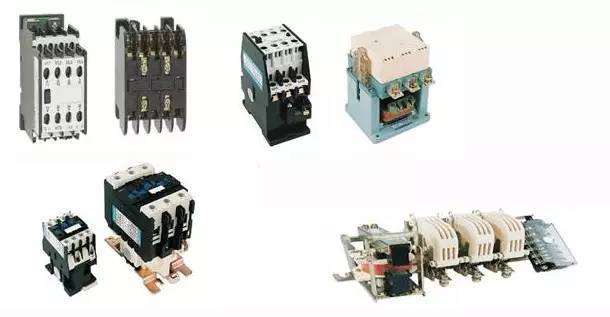

電流接觸器

接觸器由電磁機構和接觸系統組成。接觸器較常見的線圈電壓是交流220伏、交流380伏和直流220伏。

接觸器的電磁機構由線圈、動鐵芯(電樞)和靜鐵芯組成。接觸器觸點系統由主觸點和輔助觸點組成，主觸點用于接通和斷開主電路，輔助觸點用于控制電路。

接觸器文本符號:KM

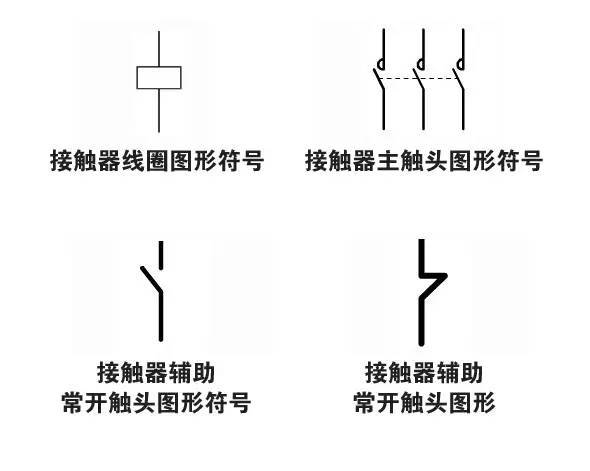

接觸器的圖形符號為:

3

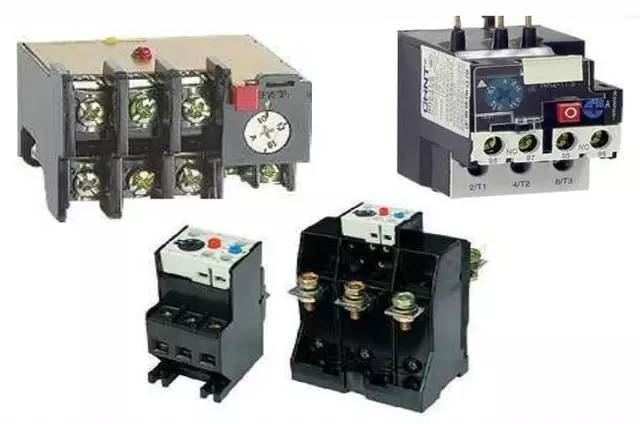

熱動繼電器

熱繼電器是一種繼電器，它利用電流通過元件產生熱效應的原理來改變時間限制。

熱繼電器的文本符號:FR

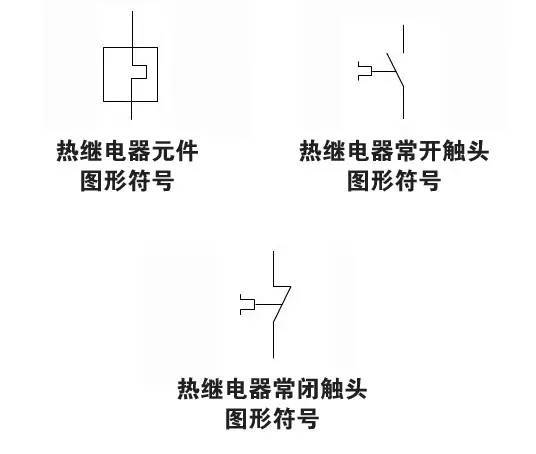

熱繼電器的圖形符號:

4

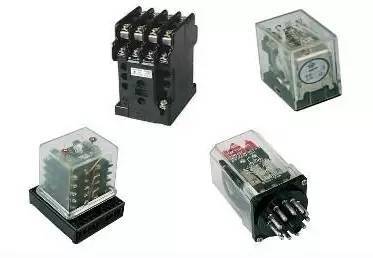

中間繼電器

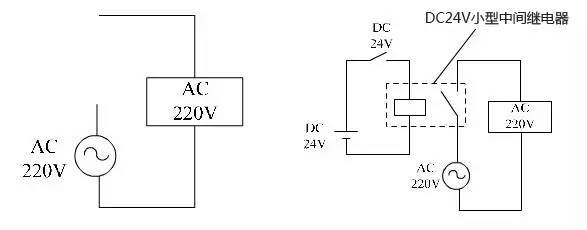

中間繼電器的原理是將輸入信號轉換成多個輸出信號或放大信號(即增加繼電器的接觸容量)的繼電器。它的本質是電壓繼電器，但它有許多觸點(多達8對)，接觸容量高達10A，和敏感的行動。

當其他電器的觸點數量不夠時，觸點數量可以通過中間繼電器增加，電擊容量也可以通過中間繼電器增加。

中間繼電器文本符號:KA

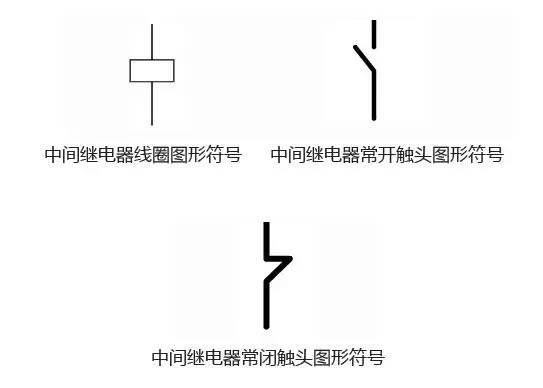

中間繼電器的圖形符號:

5

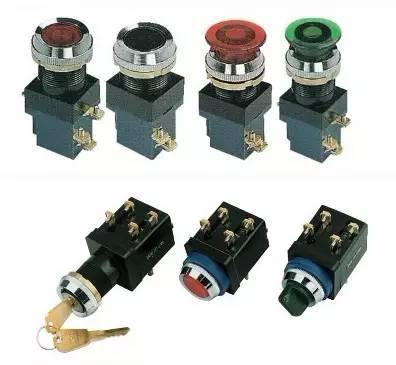

按鈕

在實際應用中，通常根據所需的觸點數量、使用場合和顏色來選擇按鈕。常用的LA18、LA19、LA20系列按鈕適用于交流500伏、直流440伏、額定電流5A和C300瓦、直流70W控制回路中的控制電源。

按鈕文本符號:SB

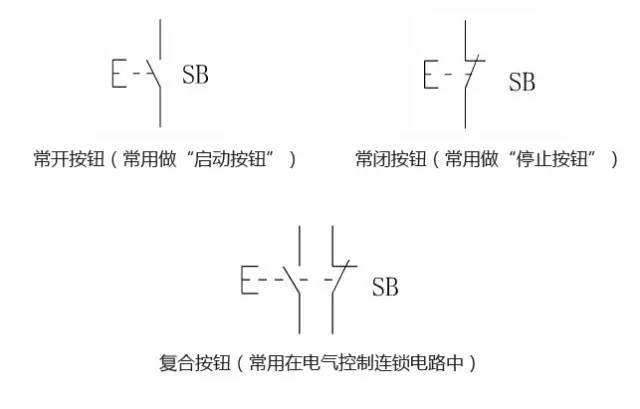

按鈕圖形符號:

按鈕顏色要求:

(1)“停止”按鈕和“緊急停止”按鈕必須為紅色。當按下紅色按鈕時，設備必須停止或關閉電源。

(2)“開始”按鈕的顏色為綠色。

(3)“開始”和“停止”交替按鈕必須是黑色、白色或灰色，不允許使用紅色和綠色按鈕。

(4)“點動”按鈕必須為黑色。

(5)“復位”(如果保護繼電器有復位按鈕)必須為藍色，當復位按鈕也有停止功能時為紅色。

6

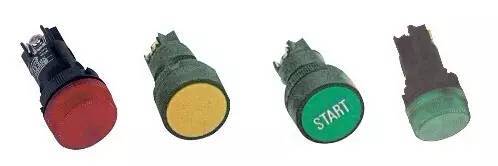

指示燈

指示燈的功能:

(1)指示設備的運行或停止?fàn)顟B(tài)。

(2)監控電器供電是否正常。

(3)用紅燈監控跳閘電路是否正常，用綠燈監控合閘電路是否正常。

7

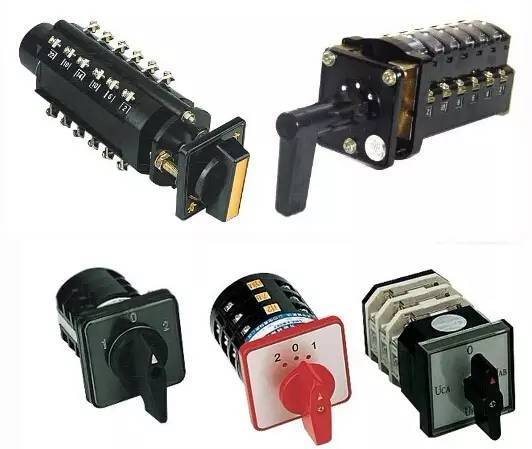

轉換

通用開關由操作機構、面板、手柄和幾個接觸座組成。

凸輪開關字符符號為:SA

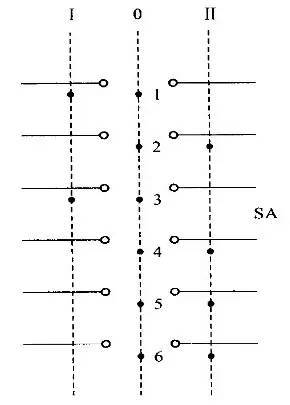

凸輪開關的圖形符號為:

當手柄轉到不同檔位時，每個觸點的開關狀態由黑點表示，黑點表示觸點閉合，無黑點表示觸點斷開。

8

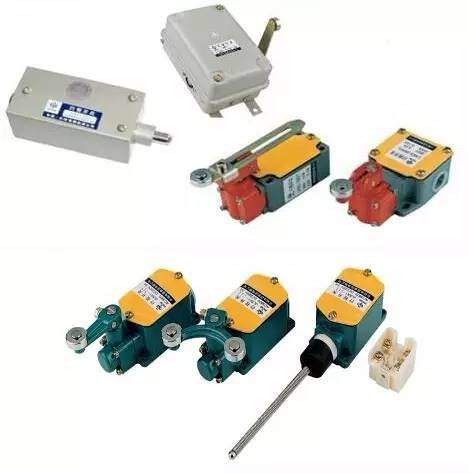

行程開關

筆劃開關文本符號為SQ

行程開關的圖形符號是:

9

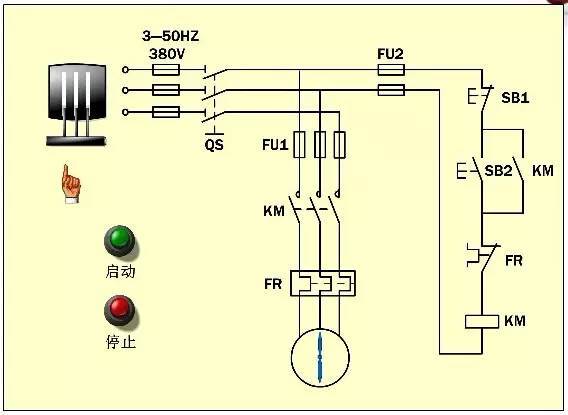

電機接觸器及控制方式示意圖
