高電壓開關柜幾個容易出問題的元件
高電壓開關柜幾個容易出問題的元件詳細資料由專業的低壓開關柜、低壓配電柜、低壓配電箱報價廠家為您提供。
山西金泰恒科技有限公司簡要介紹了幾個容易出現高電壓開關柜問題的元件
高電壓開關柜在電力系統的發電、傳輸、配電、功率轉換和消耗中起開/關、控制或保護作用。高壓柜的組成主要包括高壓斷路器、高壓隔離開關和接地開關、高壓負荷開關、高壓自動重合閘和分段器、高壓操作機構、高壓防爆配電裝置和高壓開關柜。
高電壓開關柜的成分和成分
成分開關柜:
開關柜應滿足GB 3906-1991“3-35千伏交流金屬封閉開關設備”的相關要求。它由柜體和斷路器組成，具有架空進出線、電纜進出線、母線連接等功能。
柜體由外殼、電氣元件(包括絕緣)、各種機構、二次端子和連接線等組成。
1.柜體材料:
1)冷扎鋼板或角鋼(用于焊接機柜)；
2)鍍鋁鋅鋼板或鍍鋅鋼板(用于組裝機柜)；
3)不銹鋼板(不導磁)；
4)鋁板(不導磁)；

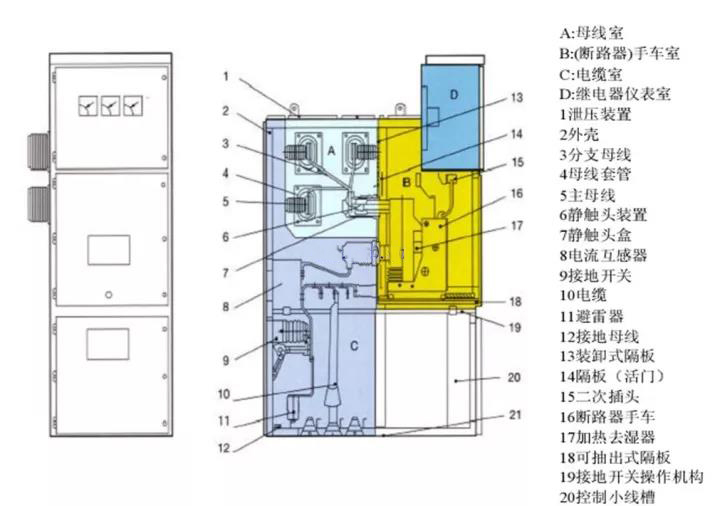

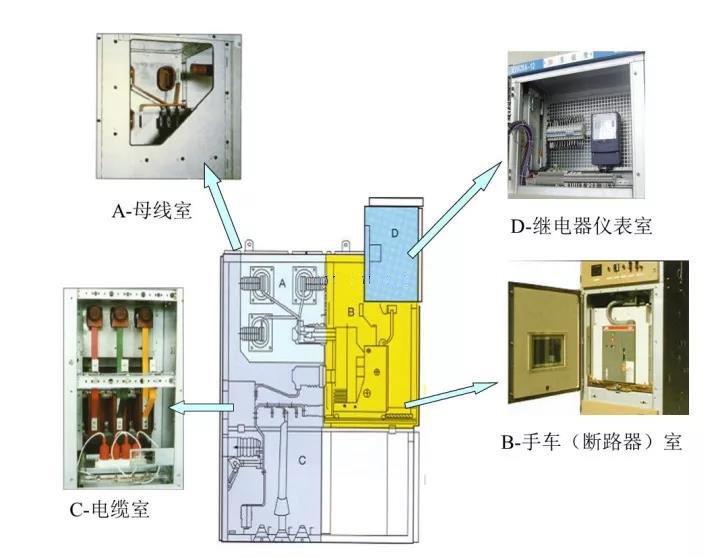

2.柜體功能單元:
1)主母線室(一般情況下，主母線布置為“pin”或“1”兩種結構；
2)斷路器室；
3)電纜室；
4)繼電器和儀表室；
5)柜頂小母線室；
6)二級端子間。
高電壓開關柜內部電氣元件
1.機柜中常見的主要電氣部件(主電路設備)包括以下設備:
電流互感器的簡稱[如LZZBJ 9-10]；
電壓互感器縮寫為PT[如JDZJ-10]；
接地開關[例如JN15-12]；
[避雷器(鋼筋混凝土吸收器)，例如HY5WS單相型；JBP TBP組合式]
隔離開關[如GN19-12、GN30-12、GN25-12]；
[高壓斷路器，例如少油型(S)、真空型(Z)、SF6型(L)]
高壓接觸器[例如JCZ3-10D/400 A]；
高壓熔斷器[例如RN12、XRNP-12、RN12]；
變壓器[例如，SC(L)系列干式變壓器，S系列油變壓器]；
高壓現場顯示[GSN-10Q型]；
絕緣零件[如穿墻套管、接觸盒、絕緣體、絕緣熱收縮(冷收縮)護套]:
主母線和分支母線高壓電抗器[如串聯型:CKSC和起動電機型:QKSG]；
負載開關[例如FN26-12(L)，F(xiàn)N16-12(Z)]；
高壓單相并聯電容器[如BFF130-1]等。
2.機柜中常用的主要二次元件(也稱為二次設備或輔助設備，指用于監控、控制、測量、調節和保護一次設備的低壓設備)包括繼電器、電度表、電流表、電壓表、功率表、功率因數表、頻率表、保險絲、空氣開關、轉換開關、信號燈、電阻器、按鈕、微機綜合保護裝置等。
高電壓開關柜幾個容易出問題的元件
通常，高電壓開關柜失效，通常一個或幾個元件失效。以下組件很容易出現故障:
1.電纜
電纜故障通常是相間短路。由于放電時間長，即使是單相短路也會慢慢演變成兩相或三相短路。此時，有必要檢查故障點，只有在正確處理故障時才能接通電源，否則會有更多的設備燒毀。
2.電壓互感器
電壓互感器故障通常會導致一次側熔斷器熔斷，電壓互感器內部的匝間、層間、相間和一相接地可能會導致一次側熔斷器熔斷。當電壓互感器二次側發生故障時，如果二次側熔斷器選擇過大，很容易造成一次側熔斷器燒壞。一旦10kv電源接地，其它兩相的對地電壓將增加到根號的三倍，這將導致更大的電流并熔斷保險絲。
3.電流互感器
電流互感器的故障通常是鐵芯過熱，嚴重時容易使互感器開裂。電流互感器運行中，如果過載、二次開路或絕緣損壞導致放電，會引起異常聲音。此時，需要分析原因并采取相應措施解決故障。
4.避雷器
避雷器作為保護開關設備的主要部件，應定期檢修。通常，電涌放電器的故障是由磁絕緣損壞或直接爆炸引起的。如果發生故障，應及時更換電涌放電器。
更多選型規格報價定制等問題可及時聯系廠家，以上就是高電壓開關柜幾個容易出問題的元件全部內容。
